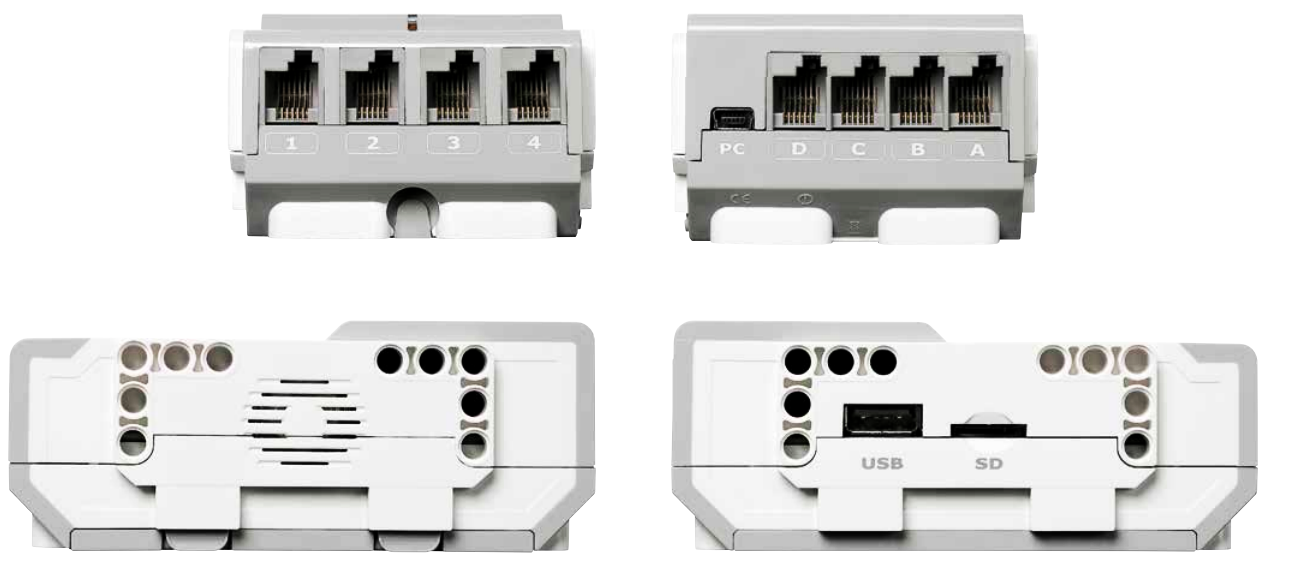

การต่อ Output port, Input port และการใช้งาน EV3 Brick

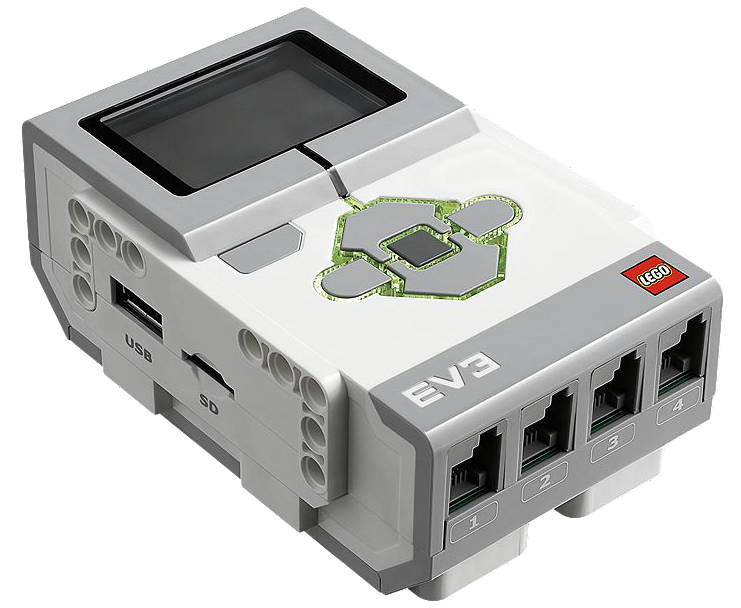

การต่อ Input port

ช่องเสียบ EV3 Brick Port 1,2,3 และ 4 คือ Input port คือช่องรับสัญญาณเซ็นเซอร์ ปกติจะถูกตั้งค่าเริ่มต้นมาให้เชื่อมต่อกับเซ็นเซอร์แต่ละชนิด เพื่อความสะดวกในการใช้โปรแกรมที่ทาง LEGO เตรียมมาให้

Port 1 : เซ็นเซอร์สัมผัส(Touch Sensor)
Port 2 : เซ็นเซอร์ตรวจวัดเชิงมุม(Gyro Sensor)
Port 3 : เซ็นเซอร์ตรวจวัดสี(Color Sensor)
Port 4 : อัลตร้าโซนิสเซ็นเซอร์ (Ultrasonic Sensor)

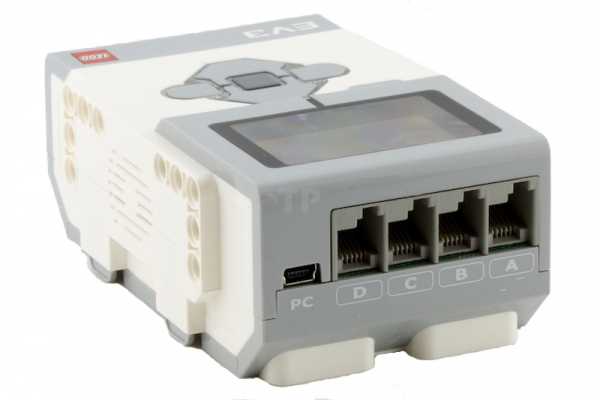

การต่อ Output port

ส่วนช่องเสียบ EV3 Brick Port A,B,C และ D คือ Output port คือช่องส่งออกสัญญาณเพื่อไปควบคุมการทำงานของมอเตอร์ ปกติจะถูกตั้งค่าเริ่มต้นให้เชื่อมต่อกับมอเตอร์แต่ละชนิดดังนี้

Port A : มอเตอร์ขนาดกลาง (Medium Motor)
Port B : มอเตอร์ขนาดใหญ่ (Large Motors) ต่อมอเตอร์ขนาดใหญ่ด้านซ้าย
Port C : มอเตอร์ขนาดใหญ่สองตัว (Large Motors) ต่อจะมอเตอร์ขนาดใหญ่ด้านขวา
Port D : มอเตอร์ขนาดใหญ่ (Large Motor)
